多级离心风机

多级离心风机为多级、单吸入、双支承结构,由转子、机壳、进风口、出风口、轴承座、密封组、消声器、电动机、控制系统等组成;电动机和鼓风机安装在底座上,两者之间通过联轴器直接驱动。转子转子由多个叶轮、主轴、隔套及平衡盘组成。其中,每级叶轮按新的高效鼓风机理论进行设计,出口为后向型,并且采用合理的叶片安装角

产品详情

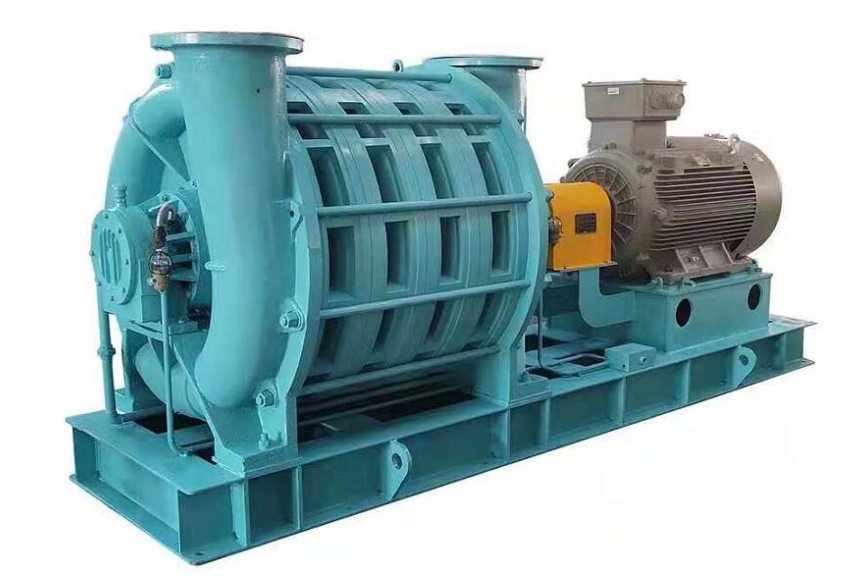

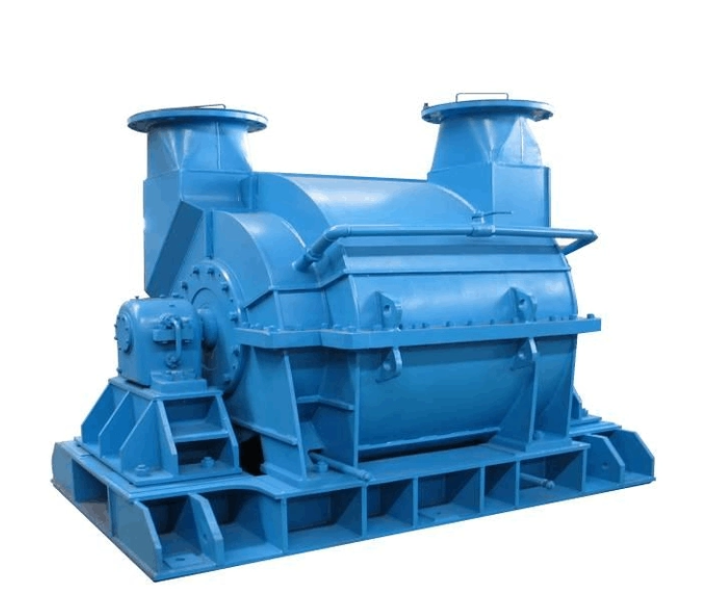

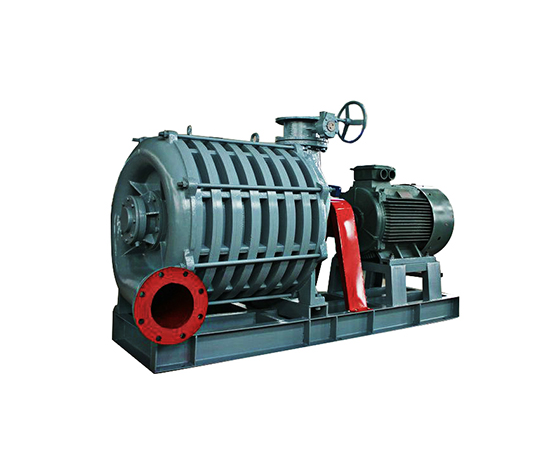

多级离心风机为多级、单吸入、双支承结构,由转子、机壳、进风口、出风口、轴承座、密封组、消声器、电动机、控制系统等组成;电动机和鼓风机安装在底座上,两者之间通过联轴器直接驱动。

转子

转子由多个叶轮、主轴、隔套及平衡盘组成。其中,每级叶轮按新的高效鼓风机理论进行设计,出口为后向型,并且采用合理的叶片安装角度,使叶轮的流道长,稳流区相对较长;叶轮前盘为等强度锥弧状,减少了进气形成的涡流和阻力;为便于鼓风机产品系列化以及不同选型参数的选配,每级叶轮的外径均相等;考虑风机运行的稳定性,避免轴向推力对轴承寿命的影响,风机的高压端转子上设计有平衡盘结构,大大改善风机轴承的运行条件,延长轴承使用寿命。

机壳

采用分级铆焊件结构方式,由多级叠加而成,保证了整体的强度和刚度;为了实现更换轴承而不动电动机的目的,整体又设计成水平剖分;机壳内的多级回流器和多级无叶扩压器也具有相同的叠加方式;对于有抗腐蚀要求的,在机壳内壁涂环氧树脂以增强腐性能。

进风口出风口

按国家标准风管法兰制作,属于铆焊结构,特别适用于原有鼓风机的改造。

密封组

在轴端及每级叶轮前后采用多组、多级铸造迷宫密封,在进风箱和机壳尾端采用轴向迷宫密封和碳环密封组合,具有密封性能优良、结构紧凑、使用方便、更换迅速等优点。

消声器

当用户对噪声有更高要求时,风机入口及出口放空装置前配置消声器,有效的减小通过入口及出口风道向外传递的噪音,可保证在入口1.5倍直径出噪音明显降低。

用途


该风机主要广泛应用于各种冶炼锅炉、洗煤厂、矿山浮选、污水处理、化工造气等需要输送空气的场合,亦可用于输送其他无腐蚀性气体,如高炉送风,污水处理曝气鼓风、焦炉煤气、竖炉烧结送风等。

使用与维护


将风机调节阀门开至1/4位置,将电控柜转换开关旋至自动位置,按下启动按钮,延时开关将自动切换到运行状态;或将转换开关旋至手动位置,按下起动按钮,待电机转速接近额定转速时,按下运转按钮鼓风机正常运转。

待电机运转正常后,逐渐开打调节阀门,直至所需工况。同时检查电动机电流不应超出允许值,供油系统是否工作正常。

机组在运行中应经常检查各连接部位是否紧固,机组和轴承振动是否超标,机组声音是否正常,轴承温升是否稳定;电机温升、振动、噪音有无异常。必要时应停机检修,直至恢复方可继续运行。

严禁机组在喘振情况下工作,其表现为一秒一次有规律的相似于人急促喘息样整机振动,具有极大的破坏力,如长期喘振会导致机组报废。当出现喘振时,应迅速调大出口阀门,使机组快速脱离喘振区。当出口阀门开启最大时,喘振现象仍存在,为系统阻力太大,使鼓风机运行在喘振区,须改变系统,可以在出气管合适位置上开一φ100~φ200的孔,方法为:由小孔向大孔逐步割成,直至喘振消除。

使用注意事项


及时地维护和检修润滑系统,使用清洁的润滑油,充分的润滑各轴承部位,是保证延长风机使用寿命的重要措使。风机初始用期间,要注意检查油品有无变质;有无水分,要注意检查油室内的润滑油应不低于所要求的二分之一,以免开机后缺油。但也不能让油室内的油过多而导致轴承温度过高。

注意必须使用锂基脂润滑油或二硫化钼类的油品,切勿使用钙基脂的油品。
